DY50型水力测功机
产品介绍
DY50型水力测功器产品是针对小功率动力机所开发的一种测试设备,该测功器适用于测试功率50kw、制动力矩200Nm以下的动力机,其各项指标达到水平。

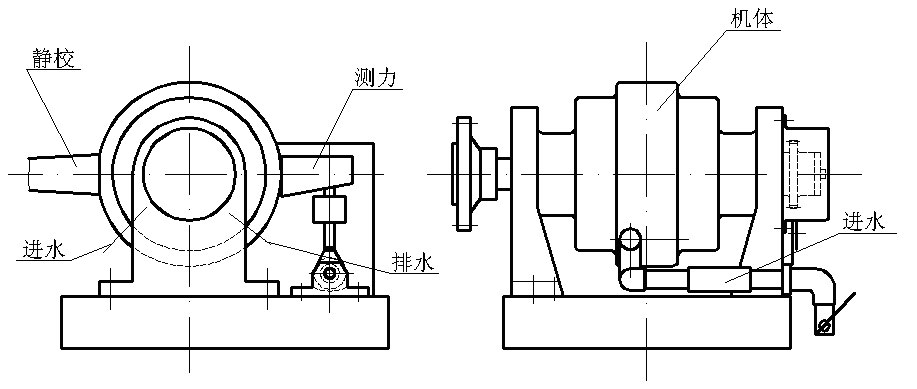

DY50型水力测功器采用闸阀控制,通过改变闸阀的开度来改变吸收功率的大小,以控制进水为主,控制排水为辅的操作方式,可手动操作闸阀手柄,也可电动控制进水量,根据用户要求进行选择。该型测功器具有制动力矩大、操作方便、稳定靠谱,改变工况所需时间短的特点,其转速、扭矩、功率可数显,能实现远距离操纵,也可随机手动控制。DY50型水力测功器整体台架可配备循环水箱,不需再建高位水箱,减少了前期工作量,又节约了水源。
DY50型水力测功器通用于195、110、1105、1110、1115、1120、1125、1130等单缸机,也通用于170F、178F、186F风冷式发动机(关于水冷式R165、R170、R175、R180发动机及152、168汽油机根据用户需要,可另行配上我厂灯笼式联轴器或三爪联轴器及固定装置,测试使用),同时还适用于在测试范围内的两缸机。
技艺规范:
1、吸收功率:50kw
2、扭矩测量精度:≤±0.2%FS
3、测速精度:≤±0.05%FS
4、主轴 转速:6000r/min
5、主轴旋转转方向:双向
6、制动力测定范围:0~210N
7、制动力矩:200Nm
8、耗水量:1000l/h
9、允许 排水温度:70℃
10、主轴长度:500mm
11、主轴中心至底座下底面距离:284mm
12、测功器外形尺寸(长×宽×高):680×560×480mm
13、底座外形尺寸(长×宽×高):620×390×85mm
14、地脚螺孔位置:570×340mm
15、整机重量:170kg
16、转动惯量:0.042kg m2
