测功器上、下位机控制仪
产品介绍
ECK500系列控制与采集仪
ECK500发动机自动化试验台是为大、中、小功率发动机试验台架设计的仪器,以工业微机为控制核心,采取模块化设计。数字化思想,傻瓜式操作,即插即用结构,用户根据实际需要能灵活方便地组成不同性能指标的自动化台架试验系统。
技能性能
应变式拉压力传感器实现发动机输出扭矩的精密数字测量。
磁电式测速传感器实现瞬时转速测量。
数字调节器实现发动机与测功器转速、负荷的高性能自动控制。
直接数字控制(DDC)方式及灵活多变的控制算法可符合不同类型发动机测量控制要求。
触摸式工况设定使操作轻盈,便捷靠谱。快慢速设定功能使设定以兼顾。
双变量解耦控制可实现任意的控制特性。
越限声光报警和自动紧急停车功能,参数可随意设置,并且有突卸载荷试验功能。
标准Centionics打印机接口可生成发动机试验报表。
具有本地/外接操作功能。
通过RS232C串行接口与HZB油耗测量仪配套,实现发动机油耗率的 测量显示。
配接大屏幕显示器可 方便地实现隔室同步显示。
系统扩展功能灵活,连接方便,靠谱性高。
调零,调增益,上、下限设定均采用数字化,拼弃了以往采用电位器调节的弊端,使调节,设定靠谱。

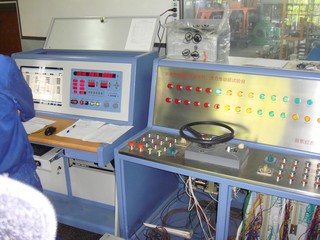

ECK500测控系统功能型
ECK500测控系统实用型
HZB2000油耗仪
油耗仪是一种用于内燃机燃油消耗率自动精密计量的智能仪表。本油耗仪基于称重法的原理,应用 单片机技能,对数字信号进行处理,获得数据。油路的切换采用德国 电磁阀,以保障高靠谱性
测量范围:500~20000g(量程可选)
测量精度:0.4% F-S
分辨率:时间0.1S , 重量0.1g
测量方法:定时定重
DX2000大屏幕显示仪
发动机测试现场同步显示主要参数,方便操作人员校调发动机。该仪器采用高亮度大型数码管,具有明亮,清晰的特点,使操作者一目了然!
ECK500上位机控制系统界面
采用ECK500上位机软件,实现计算机界面操作。软件通过现场总线采集数据在计算机界面上显示,同时可以显示 参数的实时曲线,可实现试验工况的程序控制。配套数据处理软件进行后期试验数据处理,生成报表、曲线。
系统软件预留通讯端口,方便功能扩展。可根据用户要求与其他仪器实现数据交换。
