电力测功器介绍：

测功机主要应用于动力机械及传动机构等的带载测试。传统的测功机以电涡流或水涡流制动的方式，为动力机械测试提供负载。而电力测功机以工作在发电运行方式下的电动机作为负载。同时，通过采用矢量控制型的变频器调节电机的扭矩，调节负载的大小。由于电动机长期处于发电运行方式，一般在变频器驱动系统中都加上能量回馈装置，将测试过程中产生的能量返回电网。为 返回电网电能的质量（低谐波，高功率因数），能量反馈装置为PWM式整流器，亦称有源前端，以下简称AFE （Active Front End）。

与传统方式相比，电力测功机节能高效、结构简单、控制容易、响应速度快。由于它具有0转速开始就可加到满载的特点,适用于电动机、变速箱等的试验加载的目的。

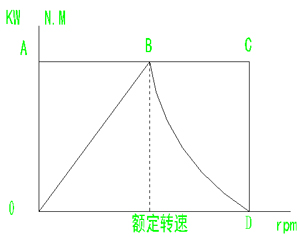

电力测功器的特性曲线如下：

其中ABD线为扭矩线,反映了电力测功器在转速为O到额定转速之间的扭矩是一直可以保持吸收状态,过了额定转速后,电力测功器开始恒功率工作状态，其中OBC线为功率线范围。

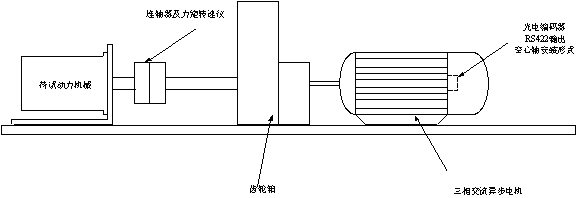

机械构成示意：

如输入电力测功器的原动力机的额定转速较低，那就给制造用于发电的电动机制作带来困难，所以，对于原动机速度较低的台架，我们图1的台架形式。 与待测动力机械相连的电动机将工作于发电状态，其扭矩对动力机械来说是阻力矩。因此可以作为动力机械测试的模拟负载。 由于各自设计的原因，被试动力机械的额定转速可能与电动机的额定转速有较大的差异，因此，在待试机械与电动机之间加齿轮箱，以匹配两者的额定速度，使系统工作于 状态。

电机非出轴端应加装光电编码器，其信号反馈给变频器作为速度控制和矢量控制运算的速度参考信号，使变频器能实现闭环运行。在闭环运行的模式下，变频器可以控制电机在零速时输出扭矩与额定速度时一样。

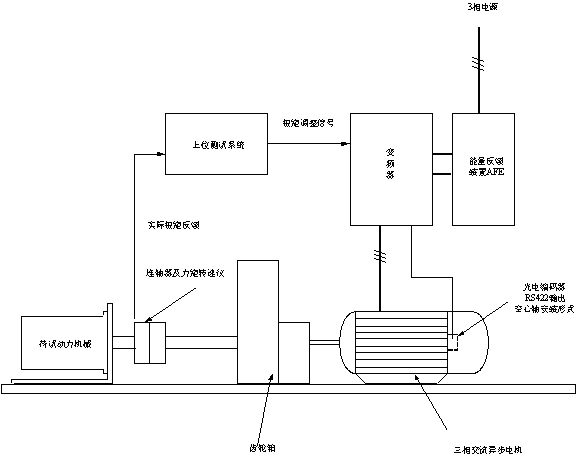

电气系统结构：

电气设备技能规格：

电动机

型号：

额定电压：690V

额定功率：1000kW

额定电流：1070A

额定频率：50Hz

额定转速：

变频器

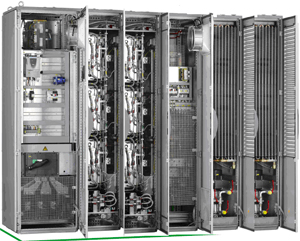

型号:ATV71EM12Y （柜式变频器带编码器卡VW3A3E401）(如图3)

输出电压：0～690V

输出频率：0～50Hz

额定输出电流：1200A

过载能力：150％ 1min.

速度精度（闭环）：0.01%

力矩控制精度：5％

能量回馈单元（AFE）

型号：2*AFE 540

额定功率：528kW

额定电压：690V

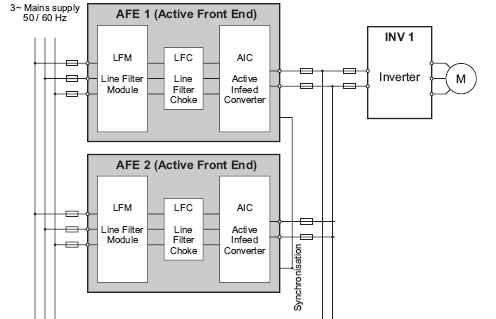

与变频器连接方式：2:1(见图4)

图4

AFE和变频器为施耐德提供包含变频器和AFE及其他控制元件的整体机柜。

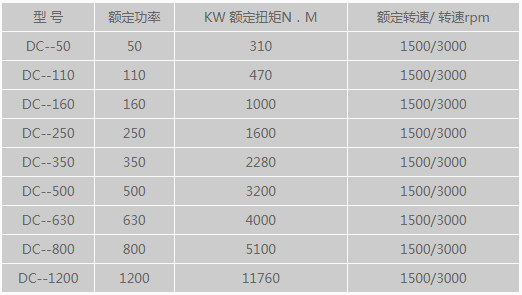

常规的电力测功器的选型和相关参数：

如果原动机的额定转速过低，请与我公司联系，我公司将根据实际情况，来为用户选择适合客户使用的电力测功器。
